Что важно понимать перед началом работы

Zoner Draw строит документ из объектов. Прямоугольник, подпись, фотография, кривая и декоративная рамка существуют независимо друг от друга. Поэтому изменение размера визитки не требует перерисовывать весь макет, а цвет нескольких деталей можно заменить без затрагивания фона. Такой подход особенно удобен для логотипов, технических схем и печатных композиций, где важны точные размеры, порядок наложения и повторяемость элементов.

Основной формат проекта — ZMF. В нём сохраняются страницы, слои, кривые, текст, стили и расположение объектов. Экспортированный PDF, EPS или растровая картинка нужен для передачи результата, но не заменяет исходный ZMF: после преобразования часть структуры может стать недоступной для полноценного редактирования. Практическое правило простое: рабочую копию сохраняют в ZMF, а для типографии, коллеги или публикации создают отдельный экспорт.

Интерфейс и встроенная справка в распространённой английской редакции. В статье названия команд даны так, как они видны в меню, а пояснения — по-русски. Это важнее буквального перевода: когда нужно выполнить команду Objects → Convert to Curves, пользователь должен сразу найти её на экране, а не угадывать, как перевод мог бы выглядеть в другой локализации.

В чешской локализации тот же продукт выпускался под названием Zoner Callisto 5. Формат ZMF и набор основных инструментов относятся к одной линии, поэтому на части документальных снимков интерфейса видно это имя.

Программа относится к поколению приложений, рассчитанных на Windows 98, ME, 2000 и XP. На более новых системах поведение зависит от конкретной сборки Windows, разрядности, видеодрайвера и способа установки. Сам редактор не требует мощного компьютера по современным меркам, однако совместимость нужно проверять на копии файлов: старый установщик, справочная система и внешние фильтры могут работать не так, как на исходной платформе.

Установка и начало работы

Подготовка безопасной рабочей среды

Перед установкой лучше создать отдельную папку для проектов и ещё одну — для экспортированных файлов. Не стоит хранить единственный экземпляр ZMF в каталоге программы: при переустановке, переносе на другой компьютер или очистке старых данных такой файл легко потерять. Для важных макетов полезно держать последовательные копии с понятными именами, например «буклет_01.zmf», «буклет_02.zmf» и «буклет_печать.zmf».

Если современная Windows блокирует запуск установщика, сначала проверяют свойства файла и цифровую репутацию источника, затем пробуют запуск от имени пользователя с правами на установку. Режим совместимости имеет смысл включать только при реальной ошибке запуска, а не заранее. Для старой программы разумно использовать отдельную тестовую учётную запись или виртуальную машину: так проще исключить влияние современных шрифтов, оболочек и политик безопасности.

После установки полезно запустить редактор, создать пустой документ, сохранить его, закрыть и снова открыть. Этот короткий тест одновременно проверяет право записи в выбранную папку, работу диалога открытия и корректное сохранение ZMF. Затем следует выполнить пробный экспорт в PDF и отправить одну страницу на виртуальный PDF-принтер либо обычный принтер. Если проблемы обнаружатся на этом этапе, их легче устранить до начала большого проекта.

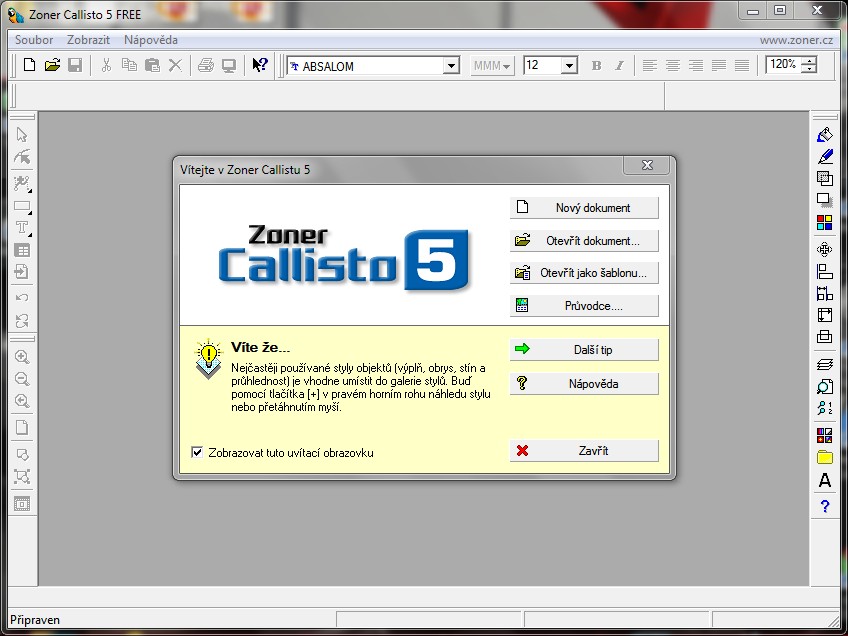

Первый документ

Меню File предлагает три разных старта. New создаёт чистый документ; New from Template открывает заготовку; New Using Wizard запускает пошаговый сценарий. Пустой документ удобен для схем и иллюстраций, где размеры и структура заранее известны. Шаблон экономит время при подготовке типовой визитки, фотоальбома, этикетки или листовки. Мастер полезен новичку, но итог всё равно нужно проверить: шаблон не знает требований конкретной типографии и не исправляет неточные размеры автоматически.

Команда File → Document Properties открывает параметры документа. Перед рисованием задают формат и ориентацию страницы, рабочие единицы и прочие доступные параметры макета. Для печатной работы удобнее миллиметры, для экранной графики — пиксели или другая привычная единица. Изменять формат после заполнения страницы можно, но это не гарантирует пропорционального перестроения всех объектов: текстовые блоки, фотографии и линии придётся проверить вручную.

Команда File → Document Info используется для сведений о документе. Она не заменяет понятного имени файла и версий, зато помогает не путать похожие макеты. Внутри команды Save As лучше сразу закрепить рабочий каталог и имя проекта. Далее обычное Save выполняют после каждого законченного шага: создана сетка, закончена шапка, импортированы изображения, проверена типографика.

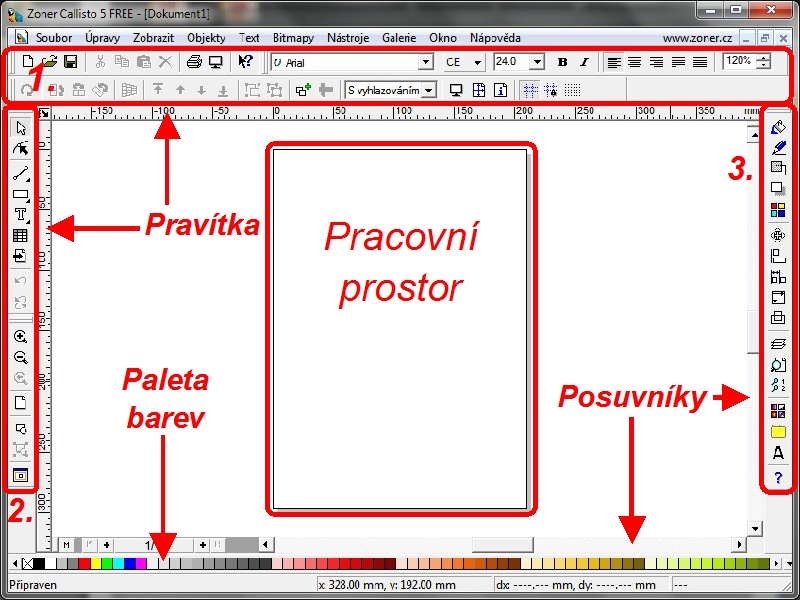

Главное окно и логика интерфейса

Верхняя строка меню содержит File, Edit, View, Objects, Text, Bitmaps, Tools, Galleries, Window и Help. Под ней расположены панели быстрых команд и контекстные поля. Слева находится вертикальная панель инструментов рисования и выбора, внизу — цветовая палитра, справа в стандартной компоновке — панель How To со справочными темами. Центральную часть занимает страница с линейками и полосами прокрутки.

Контекстная панель меняется в зависимости от выбранного объекта. Для текста становятся доступны гарнитура, начертание, размер и выравнивание; для фигуры — параметры контура и геометрии; для кривой — настройки узлов и сегментов. Из-за этого одна и та же область интерфейса выглядит по-разному. Если нужного поля нет, сначала проверяют, действительно ли выбран нужный тип объекта и активен ли инструмент редактирования, а не обычная стрелка выбора.

Панель How To показывает разделы по кривым, линиям, замкнутым контурам, прямоугольникам, эллипсам, многоугольникам, звёздам и отдельным учебным приёмам. Она занимает полезную ширину, поэтому после освоения основных команд её можно скрывать через настройки панелей. На небольшом мониторе это заметно увеличивает рабочую область. Возвращать панель имеет смысл при изучении незнакомого инструмента.

Контекстное меню как быстрый навигатор

Щелчок правой кнопкой в рабочей области открывает контекстное меню с группами Edit, Shape, Curves, Objects, Text, Import, Table, Galleries, Guidelines и Grid. Внизу доступны стандартные Cut, Copy и Paste. Такой список полезен, когда пользователь ещё не запомнил расположение команд в верхнем меню: нужная категория находится рядом с объектом, а не на другом краю экрана.

Контекстное меню зависит от текущего состояния. Команда может быть недоступна, если ничего не выделено, выделен неподходящий тип объекта или курсор находится вне страницы. Например, операции с кривыми требуют кривой либо фигуры, преобразованной в кривые; команды таблицы применимы к таблице; работа с текстом меняется в зависимости от того, редактируется ли содержимое или выделен весь текстовый объект.

Масштаб, полноэкранный режим и качество перерисовки

Масштаб на панели показывает увеличение страницы, но не влияет на физический размер объектов. При 120 процентах линия не становится толще в документе — меняется только отображение. Для проверки композиции удобно уменьшить масштаб до вида всей страницы, а для узлов и мелких зазоров — увеличить. Оценивать толщину тонкой линии только на одном масштабе нельзя: экранное сглаживание может визуально усиливать или ослаблять её.

В меню View находятся Redraw с клавишей F5, Full-Screen Preview с F10 и Full-Screen Mode с F9. Redraw принудительно обновляет изображение, если после сложного перемещения остались визуальные следы. Предварительный просмотр помогает оценить страницу без выделений и служебных элементов. Полноэкранный режим освобождает место, но не заменяет проверку печати и экспорта.

Подменю Redraw Quality позволяет управлять качеством прорисовки. На сложном макете разумно работать в более быстром режиме, а перед экспортом вернуть качественное отображение и проверить прозрачности, тени и мелкие кривые. Ускоренный экранный режим не меняет геометрию объектов, но может скрывать дефекты, поэтому итоговую оценку проводят при нормальном качестве и на нескольких масштабах.

Страницы, слои и структура документа

Многостраничный проект

Zoner Draw поддерживает многостраничные документы. Это удобно для буклета, набора карточек, прайс-листа, инструкции или серии однотипных плакатов. Общие элементы — логотип, декоративную полосу, номер выпуска — лучше создавать как аккуратно сгруппированные блоки и копировать между страницами. При изменении исходного блока его копии не обновляются автоматически, поэтому перед массовым дублированием дизайн нужно довести до стабильного состояния.

Каждая страница должна иметь понятную роль. В прайс-листе первая может быть обложкой, следующие — категориями товаров, последняя — контактами и примечаниями. Если в одном документе смешать черновики, варианты и готовые страницы, возрастает риск экспортировать лишнее. Рабочие варианты надёжнее хранить в отдельных версиях файла или на явно названных слоях, а перед выводом проверить число страниц.

Слои

Слои разделяют макет на логические уровни: фон, изображения, подписи, служебные линии, декоративные элементы. Это не просто способ «разложить» объекты. Слой помогает временно скрыть часть композиции, защитить готовый фон от случайного сдвига и выделять элементы без постоянного перебора объектов, лежащих друг над другом.

Практичная схема для листовки состоит из слоя фона, слоя растровых фотографий, слоя векторного оформления и слоя текста. Служебную разметку можно держать отдельно и выключать перед экспортом. Названия вроде «Layer 1» быстро теряют смысл, поэтому слои лучше переименовать сразу. Даже в небольшом документе это облегчает исправления через несколько недель.

Слой и группа решают разные задачи. Группа заставляет несколько объектов перемещаться как единое целое; слой определяет организацию и видимость части документа. Внутри одного слоя может быть много групп, а одинаковые типы объектов можно распределить по нескольким слоям. Не следует превращать весь проект в одну огромную группу: тогда локальное редактирование становится неудобным.

Порядок наложения и блокировка

Подменю Objects → Order управляет тем, какой объект находится впереди, а какой позади. Если фотография закрыла рамку, не обязательно двигать её в сторону: достаточно изменить порядок. Для точной работы полезно мысленно представить стопку прозрачных листов. Объект выше перекрывает объекты ниже, а прозрачность позволяет видеть их частично.

Подменю Objects → Object Locking защищает готовые элементы от случайного выбора и перемещения. Блокировать стоит фон, направляющие элементы композиции и утверждённые декоративные рамки. Если объект внезапно «не выбирается», сначала проверяют блокировку и слой, а не считают файл повреждённым. После завершения правки защиту возвращают.

Направляющие, сетка и точное размещение

В View доступны Guidelines, Lock Guidelines и Grid. Направляющие удобны для полей, линий сгиба, колонок и общей базовой сетки. Сетка помогает выравнивать повторяющиеся элементы. Их задача — давать ориентиры; они не печатаются как обычные линии документа, если пользователь не создал отдельные объекты поверх них.

Перед размещением элементов задают ключевые оси: внешние поля, середину страницы, границы колонок, безопасную область для текста. После этого включают Lock Guidelines, чтобы случайно не сдвинуть разметку. Если направляющая всё же должна измениться, блокировку временно снимают, перемещают её и снова включают. Наличие отдельной команды блокировки снижает риск незаметно изменить сетку во время выбора объекта возле линейки.

Сетка полезна для планов помещений, пиктограмм, таблиц и модульных карточек. Слишком мелкий шаг создаёт визуальный шум, слишком крупный мешает точно поставить детали. Рабочий приём — сначала выбрать шаг, соответствующий основному модулю, а мелкие коррекции выполнять числовыми полями или осторожным перемещением при увеличенном масштабе.

Команда View → Separations связана с просмотром цветоделения. Для домашнего принтера она обычно не нужна, но при подготовке полиграфии помогает понять, какие краски участвуют в выводе. Такой просмотр не заменяет требования типографии и цветопробу: профиль устройства, бумага, растискивание и параметры PDF находятся за пределами одного экранного режима.

Выделение и преобразование объектов

Как выбирать без случайных сдвигов

Большинство операций начинается с инструмента выбора. Щелчок по видимой части объекта выделяет его, рамка вокруг нескольких объектов выбирает набор, а последовательное добавление позволяет собрать несмежные элементы. На плотном макете лучше сначала приблизить нужный участок: попытка попасть в тонкую линию на масштабе всей страницы часто приводит к выбору фона или соседней рамки.

Когда объекты перекрываются, порядок наложения влияет не только на вид, но и на удобство выбора. Временно заблокируйте верхний декоративный элемент или перенесите работу на отдельный слой. Перетаскивать перекрывающий объект в сторону ради доступа к нижнему опасно: можно потерять точную координату и не вернуть её безошибочно.

После выделения полезно смотреть на строку состояния и контекстные поля. Они помогают понять тип объекта, его размеры и текущее действие. Перед удалением нажатием Delete убедитесь, что выделена именно рамка, а не фотография под ней. В старом интерфейсе подсветка может быть неочевидной на пёстром фоне, поэтому контроль особенно важен.

Перемещение, масштабирование и поворот

Перетаскивание мышью удобно для грубой компоновки, но точную работу лучше выполнять с опорой на линейки, направляющие и числовые значения. При масштабировании следует различать изменение внешней рамки и изменение содержимого. У текстового блока уменьшение рамки может привести к переносу строк, у растровой картинки — к изменению отображаемого размера, у кривой — к пропорциональной геометрической трансформации.

Перед непропорциональным растяжением логотипа или фотографии нужно остановиться: такой объект почти всегда теряет правильные пропорции. Для декоративного прямоугольника растяжение допустимо, для круга превратит его в эллипс, а для эмблемы исказит штрихи и шрифт. Если требуется другой формат, чаще правильнее изменить поля и взаимное расположение частей, а не тянуть всю группу за боковой маркер.

Поворот применяют после выбора центра и угла. Для серии одинаковых наклонов удобнее повернуть один эталон, затем дублировать его. Многократное ручное вращение отдельных копий приводит к накоплению небольших различий. Команда Objects → Clear Transformations полезна, когда нужно отменить накопленные преобразования объекта и вернуться к исходной геометрии, однако перед её применением стоит сохранить копию: результат зависит от того, какие трансформации уже были записаны.

Дублирование и режим копирования

Objects → Duplicate с сочетанием Ctrl+D создаёт копию выделенного объекта. Это быстрее обычного копирования через буфер обмена, когда дубликат остаётся в том же документе. После команды копию сразу смещают на требуемое расстояние. Если щёлкнуть вне объекта, не убедившись, где находится дубликат, две совпадающие фигуры могут остаться друг на друге и позже вызвать неожиданно тёмный контур или двойную печать.

Duplicate Mode предназначен для повторяемого создания копий. Он удобен при расстановке маркеров, бирок и одинаковых пиктограмм. После завершения серии режим нужно выключить, иначе обычное перемещение может продолжить порождать новые элементы. При подозрении на лишние копии временно разнесите объекты или просмотрите их по слоям.

Прямоугольники, эллипсы, многоугольники и звёзды

Базовые фигуры в Zoner Draw являются редактируемыми векторными объектами. Они сохраняют ровные контуры при увеличении и подходят для рамок, кнопок, схем, фонов и модульных блоков. Для большинства макетов выгоднее начать именно с примитивов, а не строить каждый угол кривыми: готовую фигуру легче масштабировать, выравнивать и стилизовать.

Прямоугольник и скругление углов

Прямоугольник рисуют диагональным протягиванием. После создания задают точный размер, заливку и обводку. На панели параметров доступно скругление; в интерфейсе встречается поле Rounding. Для набора карточек значение должно быть одинаковым у всех экземпляров. Надёжный способ — оформить один прямоугольник, затем дублировать его, а не настраивать каждый заново.

Слишком большое скругление превращает короткую сторону в капсулу и уменьшает полезную площадь. При подготовке рамки под фотографию проверьте, как скругление соотносится с самой фотографией: если растровый объект остаётся прямоугольным и выступает из-под округлённой рамки, понадобится маскирование другим способом или соответствующая обработка изображения.

Эллипс, окружность и дуги

Эллипс служит основой для значков, печатей, диаграмм и декоративных элементов. Идеальная окружность требует одинаковой ширины и высоты. Проверять её только глазами недостаточно: на экране с нестандартным масштабированием Windows круг может казаться слегка вытянутым. Ориентируйтесь на числовые размеры объекта.

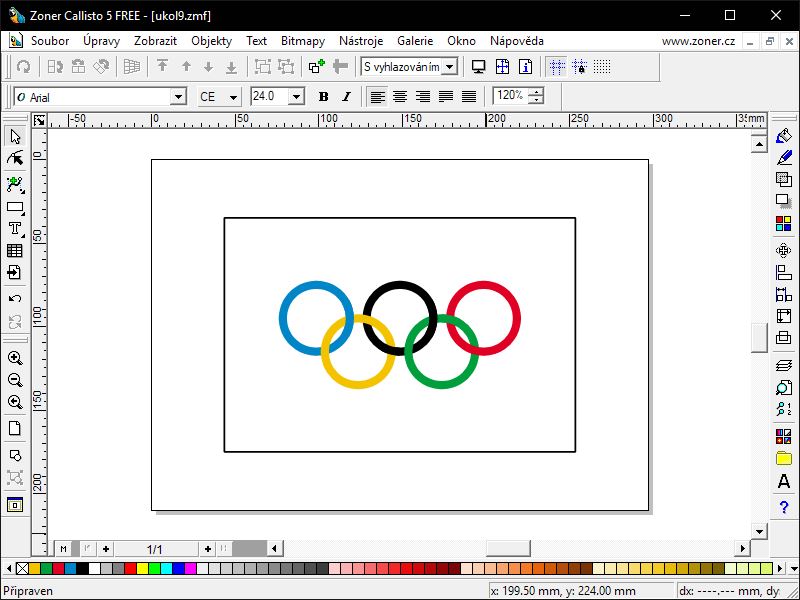

Для кольца можно разместить меньший круг поверх большего и применить подходящую операцию над контурами. Если кольцо нужно только визуально, иногда проще оставить заливку выключенной и задать толстую обводку. Выбор зависит от дальнейшей работы: составной контур удобнее для вырезания и экспорта как формы, толстая линия — для простого оформления.

Многоугольник и звезда

Многоугольники подходят для шестиугольных маркеров, стрелочных схем, табличек и декоративных модулей. Звёзды используют в эмблемах и акцентных значках. Число лучей и пропорции задают до окончательной стилизации. Чем больше вершин, тем труднее заметить самопересечения и слишком острые участки, особенно при толстой обводке.

Для симметричного набора сначала создают одну фигуру, доводят толщину контура и цвет, затем применяют дублирование или множественное копирование. Если сразу рисовать десяток похожих звёзд вручную, почти неизбежно появятся разные размеры и углы. После размещения повторяющиеся элементы можно сгруппировать, но исходную эталонную фигуру полезно оставить на скрытом служебном слое.

Кривые и редактирование узлов

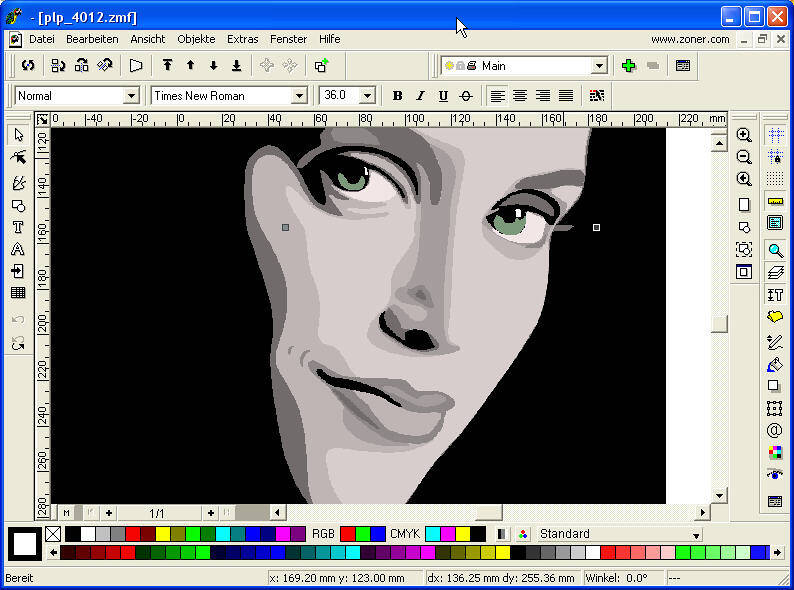

Кривые — центральный инструмент редактора. Из сегментов и узлов строятся логотипы, контуры карт, условные обозначения и произвольные иллюстрации. Прямой сегмент соединяет две точки, а криволинейный управляется направляющими ручками. Чем меньше узлов требуется для формы, тем легче получить плавный контур и тем проще его исправлять.

Построение открытого контура

Для линии последовательно ставят опорные точки. Прямая создаётся короткими щелчками, плавный участок — протягиванием с формированием направляющих. Завершить открытый контур нужно явно, иначе очередной щелчок продолжит линию. Встроенная панель How To содержит отдельные темы Lines, Curves и Closing Curves, что помогает разобраться в завершении и замыкании.

При обводке карты не ставьте узел на каждом пикселе исходной фотографии. Сначала отметьте точки изменения направления, затем настройте ручки. Избыточная детализация создаёт «дрожащую» линию, увеличивает файл и усложняет редактирование. Для плавной дуги часто достаточно двух-трёх хорошо размещённых узлов.

Замкнутая форма

Замкнутый контур может иметь заливку. Последний узел соединяют с первым, контролируя место стыка и направление ручек. Если контур визуально замкнут, но заливка ведёт себя неожиданно, проверьте, действительно ли крайние точки соединены, а не просто лежат друг на друге. Небольшой разрыв особенно трудно заметить на малом масштабе.

Замыкание удобно для силуэтов и цветных областей карты. Сначала создают общую форму без обводки, затем при необходимости добавляют отдельную линию поверх. Такой подход позволяет независимо управлять заливкой и графическим контуром. У одной сложной кривой толстая обводка может закрывать мелкие вогнутости, поэтому её проверяют отдельно.

Преобразование фигуры в кривые

Команда Objects → Convert to Curves с Ctrl+Q переводит стандартную фигуру или текстовый объект в редактируемые контуры. После этого можно двигать отдельные узлы, делать асимметричные вырезы и менять силуэт. Преобразование необратимо в практическом смысле: прямоугольник перестаёт быть параметрическим прямоугольником, а текст — редактируемой строкой.

Перед преобразованием текста создайте копию на скрытом слое. Контурная версия надёжнее при передаче на компьютер без нужного шрифта, но исправить опечатку в ней трудно. Для стандартных фигур также полезно сохранить исходник, если в будущем может понадобиться другое скругление или число лучей.

Исправление ломаного или неровного контура

Если плавная линия получила излом, выберите узел и сравните направления его ручек. Для непрерывного касательного перехода ручки должны согласованно задавать направление. Если угол задуман специально, ручки могут быть независимыми. Не пытайтесь скрыть геометрическую ошибку толстой линией: после увеличения или экспорта дефект снова станет заметен.

При самопересечении выясните, нужен ли такой результат. Для декоративной ленты пересечение допустимо, для силуэта или области заливки оно часто приводит к «дырке» либо неожиданному правилу заполнения. Разделите сложную форму на несколько простых объектов или перестройте порядок узлов. Контроль на контрастной временной заливке помогает быстро обнаружить проблему.

Обводка, заливка, тень и прозрачность

Перо и контур

Стиль объекта включает редактируемое перо: цвет, толщину и другие доступные параметры линии. Для технической схемы лучше заранее определить несколько уровней: основной контур, второстепенная связь, размерная линия. Случайный набор толщин делает чертёж нечитаемым. Один настроенный образец каждого уровня можно хранить рядом со страницей или на служебном слое.

Очень тонкие линии опасны при печати. Они могут пропасть на недорогом принтере, стать прерывистыми после растрирования или выглядеть толще из-за антиалиасинга на экране. Проверяйте экспортированный PDF при увеличении и печатайте пробный фрагмент в реальном масштабе. Линия, заметная при 400 процентах, не обязательно будет видна на бумаге.

Заливки

Заливка определяет внутреннюю область замкнутого объекта. Для деловых макетов обычно достаточно ровных цветов и умеренных переходов. Сложная декоративная заливка может хорошо выглядеть на мониторе, но дать полосы на офисном принтере или увеличивать время перерисовки. Перед массовым использованием протестируйте её на одном объекте.

Цвет выбирают на нижней палитре или через параметры стиля. Палитра ускоряет грубую работу, но для фирменного цвета важно фиксировать точные значения. На снимках интерфейса видны группы RGB и CMYK, однако экран не может достоверно показать печатный результат без управляемого цветового процесса. Согласуйте цветовую модель с конечным носителем.

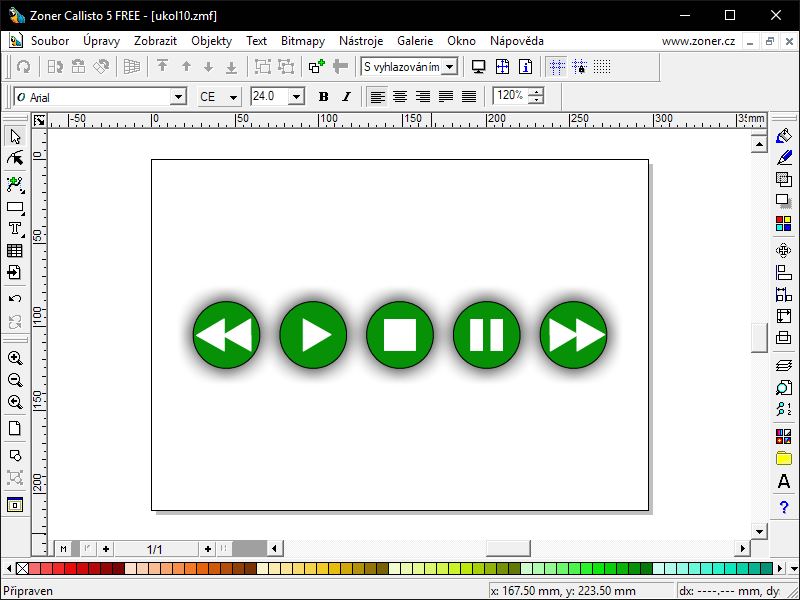

Тени

Тень отделяет объект от фона, но её легко сделать чрезмерной. Для визитки и прайс-листа лучше использовать небольшое смещение и спокойный тон. Несколько теней с разным направлением создают ощущение, что элементы освещены из разных точек. Настройте один образец и применяйте его последовательно.

При экспорте тень следует проверить на светлом и тёмном фоне. Слишком прозрачная может исчезнуть, слишком плотная — превратиться в грязное пятно. Если типография принимает ограниченный формат или старый RIP, сложные эффекты иногда безопаснее заранее растрировать как отдельный фрагмент, сохранив исходный ZMF с редактируемыми объектами.

Прозрачность

Прозрачность помогает накладывать цветные плашки на фотографию, строить мягкие пересечения и облегчать фон. При большом числе полупрозрачных объектов возрастает нагрузка на перерисовку и усложняется экспорт. Старайтесь не складывать много почти одинаковых прозрачных копий друг на друга: итоговый цвет трудно предсказать и ещё труднее исправить.

Для проверки временно поместите под прозрачный объект белую, серую и чёрную плашки. Так видно, не теряется ли текст и не появляются ли грязные края. Затем удалите тестовые плашки или оставьте их на непечатаемом служебном слое. На прозрачном фоне дефект может быть незаметен до размещения в другом документе.

Единый стиль объектов

Редактор позволяет повторно использовать сочетание пера, заливки, тени и прозрачности через копирование оформленного объекта и другие приёмы работы со стилями. Для небольшого проекта достаточно создать «набор образцов»: заголовок, обычный текст, карточка, линия, акцент. Если заказчик попросит сменить палитру, замена пяти образцов и их последовательное применение проще, чем поиск десятков случайно оформленных элементов.

Не следует путать визуальное сходство с полной идентичностью. Два синих прямоугольника могут иметь разные модели цвета, толщину линии или прозрачность. Перед тиражированием выбирайте один эталон и создавайте копии от него. Это особенно важно в серии страниц, где незначительные различия становятся заметны при перелистывании.

Текст: заголовки, абзацы и подготовка к передаче

Zoner Draw работает как с художественным, так и с абзацным текстом. Первый удобен для короткой надписи, логотипа, номера или заголовка, который свободно размещается на странице. Абзацный текст помещается в рамку и подходит для описаний, списков, контактных блоков и нескольких строк. Выбор типа важен: длинный материал в художественной строке трудно верстать, а одно слово в большой текстовой рамке создаёт лишние ограничения.

Создание короткой надписи

Активируйте текстовый инструмент, щёлкните на странице и введите текст. На контекстной панели выберите шрифт, начертание, размер и выравнивание. На снимках интерфейса видны списки гарнитуры, стиля и размера, а также кнопки жирного, курсива и выравнивания. Сначала исправляют содержание и только потом добавляют тень, контур и декоративную заливку.

Для крупного заголовка важны не только кегль и гарнитура, но и реальная ширина. Два шрифта при одном размере занимают разное место. Не растягивайте слово непропорционально, чтобы оно влезло в рамку: лучше уменьшить размер, изменить межбуквенный интервал доступными средствами или подобрать более узкое начертание. Искажение особенно заметно в знакомых логотипах и цифрах.

Абзацный блок

Для абзаца создают рамку нужной ширины и вводят текст внутрь. При изменении рамки строки перераспределяются, поэтому после любого масштабирования проверяют окончания абзацев, переносы и наличие скрытого текста. Если последний фрагмент пропал, проблема обычно не в файле: рамка стала слишком маленькой либо увеличились размер шрифта и межстрочное расстояние.

В прайс-листе лучше не имитировать колонки множеством пробелов. Пробелы имеют разную ширину в разных шрифтах, а после замены гарнитуры выравнивание разрушится. Для табличных данных используйте таблицу, отдельные текстовые рамки с выравниванием или заранее построенную модульную сетку. Цена должна оставаться рядом с названием, даже если описание стало длиннее.

Иерархия и читаемость

Ограничьте макет несколькими текстовыми ролями: главный заголовок, подзаголовок, основной текст, подпись и служебное примечание. Каждая роль получает стабильную гарнитуру, размер и цвет. Пять близких кеглей выглядят как случайность; три явно различающихся уровня создают понятную иерархию.

Декоративный шрифт подходит для короткого заголовка, но обычно мешает в контактах и длинных описаниях. Мелкий светлый текст на фотографии следует проверять на самом сложном участке изображения. Добавление спокойной плашки часто эффективнее тяжёлой тени или толстой обводки вокруг каждой буквы.

Отсутствующие шрифты

При открытии ZMF на другом компьютере нужной гарнитуры может не быть. Система подставит замену, из-за чего изменятся ширина строк, переносы и высота блоков. Перед передачей запишите список используемых шрифтов и выясните, имеет ли получатель право их установить. Нельзя считать похожую по названию гарнитуру точной заменой.

Для финальной печати критические надписи можно преобразовать через Objects → Convert to Curves. После этого форма букв сохранится, но поиск, копирование и исправление текста исчезнут. Поэтому в ZMF оставляют скрытую редактируемую копию или сохраняют отдельную версию до преобразования. Длинные абзацы переводить в кривые без необходимости невыгодно: файл становится тяжелее и сложнее.

Таблицы и структурированные данные

Инструмент таблиц подходит для расписаний, прайс-листов, карточек характеристик и простых форм. В отличие от набора линий вручную таблица сохраняет логическую сетку. Сначала определите число строк и столбцов, затем размеры основных областей, и только после этого вводите данные. Частая ошибка — заполнять таблицу, а потом пытаться вместить её в заранее не проверенную область.

Для каталога полезно разделить информацию на столбцы «наименование», «характеристика», «артикул» и «цена». Широкое описание получает больше места, цифровые данные — меньше. Заголовок таблицы визуально отделяют умеренной заливкой или более плотным шрифтом. Каждая ячейка не должна иметь собственный декоративный эффект: большое количество теней и рамок затрудняет чтение.

Если требуется сложное объединение ячеек, многоуровневые заголовки или автоматические вычисления, данные проще подготовить в табличном редакторе, а в Zoner Draw разместить финальный результат как графический макет. Zoner Draw не следует воспринимать как замену электронной таблице: его сильная сторона — оформление и точное размещение, а не формулы и обработка массивов.

После изменения ширины столбца проверьте все строки, а не только видимую часть. Длинное слово может выйти за границу или увеличить высоту строки. Для печати мелкой таблицы сделайте пробный отпечаток в масштабе 100 процентов: экранное увеличение создаёт ложное ощущение, что шрифт читается.

Штрихкоды

Наличие инструмента штрихкодов отличает Zoner Draw от простых рисовалок и полезно для этикеток, карточек и внутренних документов. Штрихкод создают как специальный объект, задавая данные и поддерживаемый тип в доступном диалоге. После генерации его размещают на контрастном фоне и сохраняют свободную зону вокруг полос.

Графически правильный объект ещё не гарантирует считывание. Нужно учитывать стандарт конкретной системы, допустимый набор символов, контрольную цифру, минимальный физический размер, качество принтера и материал этикетки. Не растягивайте штрихкод по одной оси после создания: изменение пропорций полос может сделать его нечитаемым.

Перед тиражом распечатайте образец на том же оборудовании и отсканируйте реальным устройством. Проверку выполняют не только с экрана и не по увеличенной картинке. Если код предназначен для торговли или логистики, его значение и формат должны быть назначены соответствующей системой, а не придуманы в макете.

При передаче в PDF убедитесь, что полосы остались резкими и не превратились в низкоразрешённую картинку. Если код был преобразован в кривые, храните исходный объект отдельно: после такого преобразования изменить значение без повторной генерации нельзя.

Группы, вложенные группы и составные формы

Когда нужна группа

Objects → Group с Ctrl+G объединяет выбранные элементы для совместного выбора и перемещения. Визитку удобно собрать из логотипа, имени, должности и контактов, затем сгруппировать. Группа сохраняет отдельные объекты внутри; команда Ungroup с Ctrl+U возвращает их для индивидуального редактирования.

Редактор поддерживает группы из групп. Например, контактный блок и логотип могут быть отдельными группами, а затем войти в общую группу визитки. Такая иерархия полезна, пока она отражает структуру. Слишком много случайных вложений усложняет выбор: пользователь несколько раз разгруппировывает объект и теряет понимание, какие элементы должны двигаться вместе.

Перед группировкой проверьте выравнивание и порядок наложения. Группа не исправляет геометрию; она лишь связывает объекты. Если после группировки рамка кажется слишком большой, внутри мог остаться невидимый, прозрачный или удалённый далеко в сторону элемент. Разгруппируйте копию и найдите источник лишней границы.

Combine и Uncombine

Objects → Combine с Ctrl+K создаёт составной контур из нескольких объектов. В зависимости от взаимного расположения внутренних областей могут появиться отверстия. Это удобно для кольца, буквы с просветом, трафарета и сложной маски. Uncombine с Ctrl+Shift+K разделяет составной объект, если структура допускает обратную операцию.

Combine не равен Group. В группе каждый элемент сохраняет собственную заливку и контур; в составном объекте части подчиняются общему стилю и правилам заполнения. Если после Combine один из цветов исчез, это ожидаемое следствие операции, а не ошибка. Для разноцветного значка оставляйте части сгруппированными, а не объединёнными в единый контур.

Weld, Trim и Intersect

Подменю Objects → Operations включает операции над перекрывающимися формами. Weld соединяет площади в общий силуэт, Trim вырезает одну форму из другой, Intersect оставляет область пересечения. Перед применением сделайте дубликат исходных объектов на скрытом слое: после геометрической операции восстановить точную прежнюю структуру бывает сложнее, чем повторить действие с копии.

Для простого значка можно положить круг на прямоугольник, выполнить Weld и получить цельный контур. Для окна в плашке верхнюю форму используют как резак через Trim. Intersect помогает оставить только часть фотографии или орнамента, но для растрового объекта результат и доступность команды зависят от его типа; иногда сначала требуется другой способ маскирования или преобразования.

Порядок выбора объектов может влиять на Trim, потому что программа должна понимать, что режет и из чего вырезают. Если результат противоположен ожидаемому, отмените действие и измените порядок либо расположение. Не применяйте несколько операций подряд без промежуточной проверки узлов: маленькие лишние фрагменты способны остаться внутри контура.

Переходы между объектами

Objects → Create Blend с Ctrl+Shift+B формирует серию промежуточных форм между двумя объектами. Начало напоминает первый объект, конец — второй, а между ними меняются геометрия и оформление. Это подходит для декоративных переходов, ряда элементов с постепенным изменением размера и некоторых иллюстративных эффектов.

Исходные объекты должны быть подготовлены: слишком сложные контуры с разным числом узлов могут дать неожиданные промежуточные формы. Начните с простых фигур, настройте направление и число шагов, затем усложняйте. Если требуется только ряд одинаковых копий, Blend не нужен — используйте Duplicate или Multiple Copy.

Команда Clear Blend с Ctrl+Shift+L убирает связь перехода. Перед очисткой решите, нужны ли отдельные промежуточные элементы для дальнейшего редактирования или достаточно вернуть исходные объекты. В готовом макете Blend может увеличивать сложность перерисовки, особенно вместе с прозрачностью и тенями.

Множественное копирование

Линейная серия

Objects → Multiple Copy → Linear с Ctrl+H создаёт ряд копий с заданным шагом. Инструмент удобен для этикеток, делений шкалы, повторяющихся карточек и сетки фотографий. Сначала тщательно оформите и сгруппируйте один модуль, затем задайте направление, число копий и расстояние.

Шаг следует считать от одинаковой опорной точки. Если карточка шириной 50 мм должна иметь промежуток 5 мм, смещение по горизонтали составит 55 мм. Не подбирайте расстояние только мышью: ошибка в доли миллиметра повторится во всей серии и станет заметной у последнего элемента.

Копии вдоль кривой

Objects → Multiple Copy → On Curve с Ctrl+Shift+H размещает копии по траектории. Так можно построить цепочку точек, декоративную кайму, условные знаки вдоль дороги на карте или подписи по дуге. Для чистого результата траектория должна быть плавной, без случайных узлов и резких скачков направления.

Проверьте, как копии ориентируются относительно кривой. Иногда символы должны поворачиваться по касательной, а иногда оставаться вертикальными. Если настройки не дают нужного вида, создайте серию без поворота и скорректируйте ключевые элементы вручную либо разделите траекторию на участки.

После множественного копирования удобно сгруппировать серию, но не уничтожать управляющую логику раньше времени. Сохраните копию исходного объекта и кривой на служебном слое. Если заказчик попросит увеличить интервал или изменить символ, перестроить серию будет быстрее, чем править десятки элементов.

Импорт векторной графики

Команда File → Import с Ctrl+Shift+I помещает внешние материалы в текущий документ. Zoner Draw заявляет поддержку основных для своей эпохи векторных форматов: AI, EPS, PS, CDR до версии 8, CMX 7, DXF, EMF и WMF. Поддержка формата не означает идеальную передачу всех эффектов: современный файл может содержать функции, которых редактор не понимает.

Подготовка файла до импорта

Попросите отправителя сохранить копию в совместимой версии, преобразовать критические шрифты в кривые и упростить эффекты, которые не нужны для правки. Для CorelDRAW важно ограничение CDR 8: файл из новой версии следует экспортировать или пересохранить в подходящий обменный формат. Простое переименование расширения ничего не меняет.

AI и EPS разных поколений могут содержать PDF-часть, PostScript-команды, прозрачности и эффекты. Если импорт пустой или искажённый, попробуйте экспортировать источник в EPS с более простыми настройками, PDF для размещения либо EMF для базовой геометрии. Каждый путь имеет компромиссы, поэтому сравнивают не только внешний вид, но и редактируемость.

Проверка после импорта

Сначала поместите объект в отдельный новый документ, а не сразу в рабочий макет. Проверьте общий размер, число частей, шрифты, заливки, порядок наложения и замкнутость контуров. Затем разгруппируйте копию и посмотрите, из чего состоит импорт. Если элемент превратился в одну растровую картинку, редактировать его узлы не получится.

DXF часто приносит линии и техническую геометрию без ожидаемого оформления. Проверьте единицы: объект, созданный в миллиметрах, может импортироваться в другом масштабе. Задайте контрольный размер в исходной программе или добавьте эталонный отрезок известной длины, чтобы после импорта пересчитать масштаб.

WMF и EMF хорошо подходят для сравнительно простых Windows-иллюстраций и диаграмм, но сложные градиенты и прозрачности могут упроститься. После импорта увеличьте изображение и осмотрите края. Незаметная щель между соседними областями на экране может проявиться в PDF тонкой белой линией.

Когда оставить объект связанным, а когда разобрать

Если импортированный логотип выглядит правильно и не требует правки, лучше сохранить его структуру как можно целее. Массовое разгруппирование сотен частей повышает риск случайно сдвинуть элемент. Если нужно изменить один цвет, разгруппируйте дубликат, найдите нужную часть, внесите изменение и снова соберите логическую группу.

Для технических планов полезно распределить импортированные линии по слоям после проверки. Стены, размеры, подписи и мебель становятся отдельными уровнями. Однако автоматического смыслового распознавания ожидать нельзя: если исходный DXF неструктурирован, разбирать его придётся вручную.

Импорт растровых изображений

Фотографии и сканы являются растровыми объектами. Их качество зависит от числа пикселей, а не от векторной геометрии. Zoner Draw может размещать распространённые растровые форматы и предлагает функции редактирования, однако основная задача программы — сочетать такие изображения с векторным макетом, а не выполнять сложную фотографическую ретушь.

Разрешение и физический размер

До импорта узнайте размеры изображения в пикселях и предполагаемый размер на странице. Фотография 1200 пикселей по ширине может выглядеть хорошо на экране, но при печати крупного плаката окажется недостаточной. Уменьшение физического размера повышает эффективную плотность, увеличение — снижает.

Не имеет смысла увеличивать маленький файл внутри Zoner Draw и ожидать новых деталей. Интерполяция только создаёт дополнительные пиксели на основе существующих. Для печати лучше получить оригинал большего размера или уменьшить область использования. Резкость оценивают по пробной печати, а не по сглаженному предпросмотру.

Кадрирование и рамка

Если фотография должна занимать фиксированный модуль, сначала создайте рамку требуемого размера и определите, какая часть кадра важна. Масштабируйте изображение пропорционально, чтобы заполнить область, затем скройте или удалите лишнее подходящим способом. Непропорциональное растяжение лиц, товаров и архитектуры недопустимо.

Рамка и фотография часто удобнее как группа. Тогда модуль можно копировать, не потеряв взаимное расположение. Но перед заменой снимка разгруппируйте копию и убедитесь, что новый кадр имеет подходящие пропорции. Простая замена широкого изображения на вертикальное без перекомпоновки обычно даёт неудачное кадрирование.

Сканирование

В меню File есть Scan Image. Команда обращается к доступному сканирующему оборудованию и его драйверу. На новой Windows старый интерфейс драйвера может не поддерживаться. В таком случае сканируют отдельной современной программой, сохраняют TIFF, PNG или другой подходящий файл и импортируют его.

Для схем и штриховых рисунков сканируют с достаточным разрешением, затем очищают фон до размещения. Для фотографий избегают чрезмерного программного повышения резкости. Zoner Draw не превращает скан автоматически в чистый векторный контур; если требуется векторизация, изображение служит подложкой для ручной обводки или обрабатывается специализированным трассировщиком.

Растровые фильтры и внешние модули

В описаниях Zoner Draw упоминаются функции редактирования изображений и поддержка растровых фильтров формата Adobe plug-in. Это позволяет применять часть эффектов к размещённым битмапам, но совместимость зависит от версии фильтра, разрядности и окружения. Современный модуль Photoshop нельзя автоматически считать совместимым со старым редактором.

Перед фильтром сделайте копию изображения и сохраните исходный файл отдельно. Эффект может быть разрушительным: после сохранения и закрытия вернуть прежние пиксели уже не получится. Для нескольких фотографий одинаковую коррекцию лучше выполнить в специализированном фоторедакторе, где есть пакетная обработка, гистограмма, профили и более предсказуемое управление цветом.

Если модуль не появляется в меню, проверьте, относится ли он к поддерживаемому типу, установлен ли в ожидаемую папку и соответствует ли старой 32-разрядной архитектуре. Не копируйте неизвестные DLL в системные каталоги. Отказ плагина не мешает основным векторным функциям: обработайте изображение снаружи и импортируйте готовый результат.

Экспорт в растровые и векторные форматы

File → Export с Ctrl+Shift+E создаёт файл для использования вне Zoner Draw. Экспортировать можно в растровые и векторные форматы, а также в PostScript. Конкретный выбор зависит от получателя: для сайта нужна картинка с заданными пикселями, для типографии — PDF или согласованный векторный формат, для вставки в офисный документ может подойти EMF.

Экспорт растровой картинки

Перед выводом определите конечный размер. Для экранной публикации важны ширина и высота в пикселях; для печати — физический размер и плотность. Не создавайте огромный файл «на всякий случай»: он занимает место и замедляет загрузку. Слишком маленький файл нельзя без потери качества превратить в крупный.

JPEG подходит для фотографических композиций, но создаёт артефакты на тонких линиях и мелком тексте. PNG предпочтительнее для схем, логотипов и интерфейсной графики, особенно если нужен чистый контур. Форматы с ограниченной палитрой годятся только там, где число цветов действительно невелико. Проверяйте готовый файл в отдельном просмотрщике, а не только внутри редактора.

Перед экспортом отключите служебный слой, снимите выделение, убедитесь, что все объекты находятся внутри нужной области и фон задан осознанно. Если ожидается прозрачный фон, проверьте, поддерживает ли его выбранный формат и диалог экспорта. Белая страница на экране не всегда означает белый объект в файле: это может быть лишь рабочая область.

Векторный экспорт

Векторный формат сохраняет линии и кривые без привязки к одному разрешению, но совместимость зависит от поддерживаемых возможностей. Тени, прозрачности, составные заливки и текст могут преобразоваться. После экспорта откройте файл в той программе, где его будет использовать получатель, и сравните с ZMF.

Для обмена с другими редакторами безопаснее упростить копию: преобразовать критические надписи в кривые, убрать ненужные вложенные группы, удалить скрытые объекты и заменить сложный эффект проверенным вариантом. Исходный проект при этом не трогают. Экспортная копия — технический файл, подстроенный под канал передачи.

PDF, PostScript и печать

Экспорт в PDF

В меню File есть отдельная команда Export to PDF с Ctrl+Shift+P. Она удобнее общего экспорта, когда результат должен быть многостраничным документом. Перед выводом проверяют формат страниц, их порядок, поля, изображения, шрифты и наличие случайных служебных объектов.

PDF следует открыть независимо от Zoner Draw. Просмотрите каждую страницу при масштабе «целиком» и при сильном увеличении. Первый режим показывает композицию, второй — состояние тонких линий, кривых и текста. Затем проверьте свойства страниц: все ли они одинакового размера и не добавилась ли пустая.

Если получатель требует вылеты, метки реза, определённый стандарт PDF или профиль цвета, заранее выясните, умеет ли экспорт Zoner Draw подготовить нужный вариант. Наличие команды PDF не означает соответствие любому полиграфическому регламенту. При сложных требованиях результат можно передать через промежуточный формат в современную издательскую систему, сохранив контрольную копию.

PostScript

Экспорт в PostScript полезен для старых полиграфических процессов и программ, которые принимают PS или EPS. Формат хорошо передаёт векторные контуры, но чувствителен к шрифтам и неподдерживаемым эффектам. Прозрачности могут быть упрощены, поэтому проверка интерпретации обязательна.

Если PostScript-файл предназначен для дальнейшего преобразования, укажите получателю, какой размер страницы и ориентация были заложены. Неправильный выбор драйвера или размера способен обрезать часть макета. Тестовый файл из одной страницы помогает согласовать процесс до отправки полного документа.

Печать и Print Setup

File → Print с Ctrl+P открывает печать, а Print Setup — параметры устройства и страницы. Сначала выберите принтер, бумагу и ориентацию, затем просмотрите размещение. Не полагайтесь на автоматическое «уместить»: оно может незаметно изменить масштаб, что критично для шаблонов, этикеток, планов и визиток.

Для документа с точным размером включают печать 100 процентов и измеряют контрольный объект линейкой. Если прямоугольник 100 мм вышел 97 мм, проблема связана с масштабированием драйвера или полями принтера. Компенсировать её случайным увеличением макета нельзя, пока не найден источник.

Zoner Draw поддерживает плакатную, или billboard, печать — разбиение большого макета на несколько листов. Такой режим полезен для выкроек, схем и временных плакатов. Заранее задайте перекрытие листов, если оно доступно, и добавьте понятные метки совмещения. После печати разложите листы по порядку до обрезки.

У офисных принтеров есть непечатаемые поля. Объект у самого края страницы может быть обрезан, даже если в документе он виден полностью. Для печати «в край» нужен подходящий принтер либо увеличенный лист с последующей обрезкой. Проверяйте ограничения конкретного устройства.

Практический сценарий: визитка

1. Задать страницу и безопасные поля

Создайте документ, установите размер готовой визитки или размер печатного листа — в зависимости от способа производства. Поставьте направляющие по линии реза и внутренней безопасной зоне. Текст и логотип не размещают вплотную к краю: даже точная резка имеет допуск.

2. Собрать информационный блок

Добавьте имя, должность, телефон, почту и другие необходимые сведения отдельными логическими блоками. Не превращайте каждый символ в самостоятельный объект. Выровняйте строки по одной оси, задайте стабильные интервалы и проверьте читаемость реального размера.

3. Разместить логотип

Импортируйте векторный логотип в совместимом формате. Если он пришёл как растровая картинка, убедитесь, что разрешения достаточно. Не перерисовывайте фирменный знак приблизительно и не растягивайте. Сохраните исходный цвет и пропорции, если брендбук не разрешает иное.

4. Сделать оборот и тиражную раскладку

Оборот удобно разместить на второй странице. Для раскладки на листе сгруппируйте готовую сторону и примените Multiple Copy → Linear. Рассчитайте шаг с учётом расстояния и реза. Если двусторонняя печать выполняется вручную, сделайте один пробный лист и проверьте зеркальность, подачу бумаги и совпадение сторон.

5. Подготовить финал

Сохраните рабочий ZMF, затем отдельную копию для печати. Критический текст преобразуйте в кривые только в печатной копии. Экспортируйте PDF, откройте его в независимом просмотрщике и напечатайте одну визитку при масштабе 100 процентов. Проверьте размер, контраст и мелкий шрифт.

Практический сценарий: листовка или прайс-лист

Построить модульную сетку

Определите внешние поля, колонки, место заголовка и контактного блока. Поставьте направляющие и заблокируйте их. Сетка должна учитывать объём материала: если в одну колонку не помещаются названия товаров, проблему не решит уменьшение всего текста до нечитаемого размера.

Подготовить карточку товара

Создайте один образец из фотографии, названия, короткого описания и цены. Выровняйте элементы, задайте рамку и сгруппируйте. Затем сделайте несколько копий. Сначала меняйте содержимое, а не геометрию карточек. Если одно описание длиннее, переработайте текст или предусмотрите одинаковую максимальную высоту заранее.

Собрать страницы

Размещайте категории на отдельных страницах или слоях. Повторяющиеся шапку и подвал копируйте из утверждённого образца. Номер страницы и дату обновления лучше вынести в отдельные элементы, чтобы их можно было быстро проверить. После обновления цен просмотрите весь документ: случайно оставленная старая карточка опаснее небольшого декоративного несовпадения.

Проверить фотографии

Кадры должны иметь одинаковую логику: сходный масштаб товара, фон и пропорции. Разные размеры исходников не исправляются растяжением. Используйте рамки одинакового формата и кадрируйте пропорционально. Слабую фотографию корректируют до импорта в специализированном редакторе.

Экспортировать многостраничный PDF

Удалите или скройте черновые слои, проверьте порядок страниц и экспортируйте PDF. В просмотрщике пролистайте документ подряд: так заметнее скачущие заголовки, разные поля и непоследовательные цвета. Для электронного прайс-листа дополнительно оцените размер файла; слишком тяжёлые фотографии следует оптимизировать без ухудшения читаемости.

Практический сценарий: схема или план

Для плана помещения задайте миллиметры и выберите масштаб, например один условный сантиметр на странице на определённую длину объекта. Правило масштаба запишите в самом проекте. Создайте слои «стены», «проёмы», «оборудование», «размеры» и «подписи». Фон и уже утверждённые стены заблокируйте.

Прямые стены удобно строить прямоугольниками или линиями с одинаковой толщиной. Двери и условные символы делают отдельными группами. Один проверенный символ копируют, а не рисуют заново. Для поворотов используйте точные углы и контролируйте центр вращения.

Если исходник приходит в DXF, сначала измерьте контрольный отрезок и приведите к нужному масштабу. Удалите лишние слои и повторяющиеся линии. Подписи из CAD могут импортироваться иначе, поэтому важные размеры сверяют с источником. Zoner Draw подходит для наглядного плана, но не заменяет инженерную CAD-систему с параметрическими зависимостями и расчётами.

Для карты используйте плавные кривые, а дороги, границы и водные объекты разнесите по слоям. Условные знаки создайте один раз и размножайте вдоль кривой либо линейно. Легенду размещайте отдельно и проверяйте, что цвета различимы при чёрно-белой печати, если такой сценарий возможен.

Практический сценарий: логотип и пиктограмма

Начните с чёрно-белого силуэта. Если знак не читается без цвета и теней, эффекты не исправят слабую форму. Постройте геометрию из простых фигур, примените Weld, Trim или Intersect, затем очистите лишние узлы. Сохраните отдельную версию до преобразований.

Проверьте знак в нескольких размерах: крупно, на визитке и как маленькую пиктограмму. Тонкие просветы и линии, красивые на плакате, могут исчезнуть в 16–24 пикселях или на обычном принтере. При необходимости создайте упрощённую малую версию, а не автоматически уменьшайте сложную.

Цвет добавляйте после утверждения формы. Подготовьте одноцветную, полноцветную и инверсную версии. Текстовую часть храните редактируемой в рабочем файле и преобразуйте в кривые в экспортной копии. Экспортируйте в несколько проверенных форматов и откройте каждый в другой программе.

Практический сценарий: фотоальбом или стенд «Кто есть кто»

Шаблоны Zoner Draw включают варианты для альбомов и карточек с фотографиями. Такой шаблон ускоряет старт, но его нужно адаптировать. Замените демонстрационный текст, проверьте число кадров, поля и шрифты. Декоративные элементы шаблона могут быть сгруппированы или лежать на нескольких уровнях.

Сначала подготовьте один фотомодуль: рамку, место изображения, имя и короткую подпись. Затем размножьте его. Фотографии кадрируйте одинаково, например по плечи и с похожим запасом над головой. Разный масштаб лиц создаёт впечатление небрежности даже при идеально выровненных рамках.

Для большого числа участников заранее выберите правило переноса длинных фамилий и должностей. Не уменьшайте один шрифт только в одной карточке до заметно меньшего размера; лучше сделать вторую строку или сократить подпись согласованным способом. После заполнения проверьте соответствие фотографии и имени по исходному списку.

Если стенд будет печататься большим форматом, оцените исходное разрешение каждого снимка. Маленькое фото, растянутое в несколько раз, останется размытым. Отсутствующий качественный оригинал лучше запросить, чем пытаться скрыть дефект рамкой и тенью.

Производительность на сложных документах

Скорость Zoner Draw зависит не только от размера ZMF, но и от структуры. Тысячи узлов, множество прозрачностей, теней, переходов и крупных битмапов замедляют перерисовку сильнее, чем несколько простых страниц. Старые системные требования были скромными, однако сама архитектура программы не рассчитана на все особенности современных многоядерных систем и гигантские изображения с камер.

Упростить отображение

Во время компоновки используйте более быстрый режим View → Redraw Quality, скройте неактивные слои и уменьшите число одновременно видимых тяжёлых объектов. После завершения верните качественную прорисовку. Если интерфейс оставляет следы, нажмите F5. Это обновляет экран, но не лечит повреждённый файл.

Оптимизировать кривые

Удаляйте лишние узлы после трассировки. Плавный контур с десятком точек обычно лучше такого же контура с сотнями. Импортированный EPS или DXF может содержать множество коротких сегментов; если точная инженерная геометрия не нужна, упростите только копию и сравните результат.

Контролировать растровые файлы

Не помещайте двадцатимегапиксельную фотографию в миниатюру размером несколько сантиметров без подготовки. Создайте копию нужного разрешения во внешнем редакторе, сохранив оригинал отдельно. Это уменьшает расход памяти и ускоряет экспорт. Для печати оставьте разумный запас, но не десятки раз.

Разделять большой проект

Если каталог состоит из десятков насыщенных страниц, рассмотрите отдельные ZMF по разделам. Финальные PDF можно объединить современным инструментом после экспорта. Такой подход упрощает резервное копирование: повреждение одного файла не затронет весь выпуск. Нумерацию и общие элементы контролируют по шаблону.

Сохранять версиями

При зависании нельзя полагаться только на отмену. Сохраняйте новую версию после крупных операций импорта, преобразования текста в кривые и массового копирования. Если очередная версия не открывается, предыдущая останется доступной. Копии следует хранить не только на том же диске, но и в резервном месте.

Обмен файлами с современными программами

ZMF рассчитан прежде всего на Zoner Draw. Современные программы могут открывать его не напрямую либо через сторонний импорт. Библиотека LibreOffice для формата Zoner Draw умеет разбирать документы версий 4 и 5, включая страницы, слои и многие графические объекты, но это не гарантирует стопроцентного совпадения эффектов. Для длительного хранения важного проекта полезно иметь не только ZMF, но и контрольный PDF, растровые превью страниц и экспорт ключевых иллюстраций.

Перед переносом создайте инвентарную копию проекта: исходный ZMF, папку с использованными изображениями, список шрифтов, PDF и текстовый файл с размерами страниц. Если спустя годы ZMF откроется с отличиями, контрольный PDF покажет ожидаемый вид. Отдельные векторные элементы можно сохранить в EPS, EMF или другом формате, который уверенно читает целевая программа.

Передача в Inkscape

Inkscape использует SVG как основной формат и хорошо работает с кривыми, узлами, заливками и текстом. Прямого идеального маршрута из ZMF ожидать не стоит. Экспортируйте отдельную страницу в PDF, EPS или другой совместимый формат, откройте её в Inkscape и проверьте группы, маски, шрифты и прозрачность. Для простой иллюстрации путь обычно предсказуемее, чем для многостраничного прайс-листа.

Если нужен полностью редактируемый знак, лучше экспортировать только знак без страницы, теней и фоновых фотографий. Текст заранее либо переводят в кривые, либо передают вместе с легально доступным шрифтом. После открытия сравнивают габариты и толщины линий с контрольным PDF.

Передача в CorelDRAW

Zoner Draw импортирует CDR только до версии 8, поэтому обмен с современным CorelDRAW удобнее строить через PDF, EPS, AI совместимой версии или другой согласованный формат. При передаче из CorelDRAW в Zoner Draw попросите создать упрощённую копию: сложные линзы, современные прозрачности, переменные шрифты и интерактивные эффекты могут не сохраниться.

Обратный путь также проверяют в CorelDRAW после импорта. Не следует считать, что раз файл открылся, он готов к производству. Проверьте число страниц, размеры, цветовые модели и текст. Особое внимание уделите объектам, которые визуально совпадают на белом фоне, но имеют неправильную прозрачность.

Передача в офисные приложения

Для вставки простой схемы в документ Windows может подойти EMF: он сохраняет векторную резкость и обычно масштабируется лучше JPEG. Но разные офисные программы интерпретируют EMF по-разному. Если макет не должен редактироваться, PDF или качественный PNG нередко надёжнее.

При вставке в презентацию создайте отдельный экспорт с экранными цветами и размером, соответствующим слайду. Не помещайте многомегабайтный печатный TIFF в маленькую область. Для печатного отчёта используйте PDF или изображение с достаточной плотностью, а не скриншот рабочего окна.

Типичные неполадки и способы устранения

Программа не запускается после установки

Сначала отделите проблему установки от проблемы документа. Запустите редактор без открытия ZMF. Если окно не появляется, проверьте права пользователя, путь установки, карантин защитного ПО и совместимость. Старому приложению может мешать установка в защищённую папку либо отсутствующий компонент системы. Не отключайте защиту целиком; изучите конкретное сообщение и журнал.

Режим совместимости пробуют последовательно: сначала стандартный запуск, затем вариант для Windows XP. Запуск от имени администратора используют только там, где требуется доступ к старой папке или настройке. Постоянная работа с повышенными правами не должна быть первой мерой.

Редактор запускается, но ZMF не открывается

Скопируйте файл в локальную папку с коротким именем и попробуйте открыть через File → Open, а не двойным щелчком. Проверьте, что расширение действительно ZMF и файл не имеет нулевого размера. Если документ пришёл из другой версии, откройте его в соответствующей редакции или попробуйте импорт через современный конвертер на копии.

Повреждённый файл не следует многократно перезаписывать. Работайте с копией, найдите предыдущую версию, временные и резервные файлы. Контрольный PDF поможет восстановить макет вручную, если структура недоступна. Для важных проектов версия каждого этапа надёжнее одного постоянно перезаписываемого файла.

После открытия изменились шрифты и переносы

Причина обычно в отсутствующей гарнитуре или другой версии шрифта. Сравните название и начертание, установите легальный исходный шрифт, затем откройте документ заново. Ручная замена на похожий шрифт требует проверки каждого текстового блока: ширина, высота строки и положение знаков отличаются.

Если исходный шрифт получить нельзя, выберите замену осознанно и скорректируйте сетку. Для логотипа или заголовка можно использовать контурную копию из экспортного файла. Не сохраняйте исходный ZMF поверх до завершения восстановления.

Объект виден, но не выделяется

Проверьте Objects → Object Locking, активный слой и тип инструмента. Объект может лежать на заблокированном слое, входить во вложенную группу или быть перекрыт прозрачной фигурой. Временно скройте верхние слои и попробуйте снова.

Если выделяется вся группа, а нужна одна часть, выполните Ungroup на копии либо войдите в доступный режим редактирования группы. После изменения восстановите логическую структуру. Не разгруппировывайте весь документ без необходимости.

Направляющие случайно двигаются

После настройки включите View → Lock Guidelines. Если команда уже активна, убедитесь, что перемещается именно направляющая, а не нарисованная линия похожего цвета. Служебная направляющая и обычный объект ведут себя по-разному.

Для критических линий сгиба можно дополнительно хранить размеры в примечании к проекту. Тогда разметку легче восстановить. Перед экспортом убедитесь, что обычные вспомогательные линии скрыты или удалены, если они не должны печататься.

Импортированный файл пустой

Возможны несовместимая версия формата, объект за пределами страницы, белая графика на белом фоне или огромный/микроскопический масштаб. Выполните выделение всех импортированных объектов и оцените их габариты. Поменяйте фон на контрастный и проверьте слои.

Если источник современный AI или CDR, пересохраните его в более ранний EPS, PDF, EMF либо другой поддерживаемый вариант. Упростите эффекты. Файл с тем же расширением может использовать разные внутренние версии, поэтому расширение само по себе не гарантирует совместимость.

После импорта линии разорваны или заливка исчезла

Увеличьте проблемный участок и проверьте замкнутость контуров. Импортер мог представить кривую набором коротких сегментов или не соединить крайние точки. Соедините узлы вручную на копии. Для большого количества дефектов лучше исправить экспорт в исходной программе.

Если заливка была сложной, попробуйте заменить её простой сплошной ещё до экспорта источника. Маски, градиентные сетки и современные эффекты старый редактор может не понимать. Контрольная растровая версия покажет ожидаемый вид, но не даст редактируемой геометрии.

DXF имеет неправильный размер

Проверьте единицы исходного чертежа и единицы документа Zoner Draw. Измерьте известный отрезок. Отношение ожидаемой длины к фактической даст коэффициент масштаба. Масштабируйте всю группу один раз пропорционально и повторно измерьте.

Не исправляйте каждую линию отдельно. После приведения масштаба сгруппируйте импорт и зафиксируйте контрольный размер в документе. Если геометрия должна оставаться инженерно точной, окончательную проверку проводят в CAD-системе.

Текст в PDF сместился

Причина может быть в шрифте, способе встраивания или преобразовании при экспорте. Создайте копию документа, преобразуйте критические надписи в кривые и повторите PDF. Сравните размеры страниц и положение объектов. Длинный текст лучше не переводить в кривые без нужды.

Откройте PDF в двух независимых просмотрщиках. Если проблема видна только в одном, возможна ошибка отображения конкретной программы. Для типографии всё равно нужен тест на их рабочем процессе либо пробный вывод.

Цвет в печати отличается от экрана

Экран светится, бумага отражает свет; точное совпадение без управления цветом недостижимо. Уточните, в какой модели создан объект, какой профиль и процесс ожидает типография, и сделайте пробу. Яркие RGB-цвета могут не воспроизводиться обычными печатными красками.

Не корректируйте фирменный цвет случайно по одному домашнему принтеру. Его драйвер, бумага и чернила вносят собственные изменения. Для ответственной работы нужны согласованные значения и контрольный образец.

Экспортированный JPEG размывает текст

Увеличьте размер в пикселях и качество, но сначала убедитесь, что JPEG вообще уместен. Для схемы и текста лучше PNG. Если файл предназначен для печати, используйте PDF или другой векторный формат, когда это допускается.

Повторное сохранение JPEG усиливает артефакты. Всегда экспортируйте из ZMF заново, а не редактируйте уже сжатую копию. Резкость оценивайте при масштабе 100 процентов.

PDF или печать обрезает края

Проверьте размер страницы в Document Properties, выбранную бумагу в Print Setup и автоматическое масштабирование. Объекты могут выступать за границы страницы. Для офисного принтера учитывайте непечатаемые поля; для типографии — требования к вылетам и меткам.

Создайте тестовый прямоугольник точного размера внутри безопасной области и распечатайте 100 процентов. Если он искажён, настройте драйвер. Если он точный, корректируйте сам макет.

Плакатная печать не сходится по листам

Причинами бывают масштабирование каждого листа, недостаточное перекрытие, неточная подача бумаги и обрезка не по меткам. Отключите «уместить на странице», используйте одинаковую ориентацию и нумерацию. Соберите небольшой тест из четырёх листов до печати полного плаката.

Для точного производственного плаката надёжнее экспортировать большой PDF и передать его устройству широкоформатной печати. Склейка офисных листов подходит для черновика, выкройки или временной схемы.

Работа резко замедлилась

Скройте слои с фотографиями и сложными эффектами, снизьте качество перерисовки, нажмите F5 и сохраните новую версию. Проверьте, не появились ли сотни дубликатов в одной точке после Duplicate Mode. Разнесите копию проблемной группы на пустой странице и оцените структуру.

Если торможение началось после импорта, виновником может быть один сложный объект с тысячами сегментов. Упростите его в исходной программе или замените качественной растровой версией, если редактирование не нужно.

Плагин фильтра вызывает ошибку

Удалите или временно переместите модуль из папки плагинов и проверьте запуск без него. Совместимость старых Adobe plug-in фильтров ограничена; разрядность и зависимости должны совпадать. Не ставьте сомнительные библиотеки в системные каталоги.

Для стабильного рабочего процесса фильтруйте фотографии во внешнем редакторе и импортируйте результат. Это также облегчает повторение обработки и хранение исходника.

После Convert to Curves нельзя исправить слово

Это ожидаемо: буквы стали графическими контурами. Найдите редактируемую копию на скрытом слое или откройте версию до преобразования. Если копии нет, проще набрать слово заново тем же шрифтом, чем редактировать контуры каждой буквы.

В будущем сохраняйте два файла: рабочий с текстом и печатный с кривыми. В имени явно отмечайте назначение, чтобы случайно не продолжить правки в печатной копии.

Горячие клавиши, которые действительно ускоряют работу

Команда	Сочетание	Когда применять
New	Ctrl+N	Создать пустой документ
New from Template	Ctrl+Shift+N	Начать с шаблона
Open	Ctrl+O	Открыть существующий файл
Save	Ctrl+S	Сохранить текущую версию
Save As	Ctrl+Shift+S	Создать отдельную версию
Import	Ctrl+Shift+I	Поместить внешний объект
Export	Ctrl+Shift+E	Создать файл обмена
Export to PDF	Ctrl+Shift+P	Вывести PDF
Document Properties	Ctrl+F	Изменить свойства документа
Print	Ctrl+P	Открыть печать
Group	Ctrl+G	Связать выбранные объекты
Ungroup	Ctrl+U	Разобрать группу
Combine	Ctrl+K	Создать составной контур
Uncombine	Ctrl+Shift+K	Разделить составной контур
Create Blend	Ctrl+Shift+B	Построить переход форм
Clear Blend	Ctrl+Shift+L	Убрать переход
Multiple Copy: Linear	Ctrl+H	Создать линейную серию
Multiple Copy: On Curve	Ctrl+Shift+H	Разместить копии по кривой
Duplicate	Ctrl+D	Быстро сделать дубликат
Convert to Curves	Ctrl+Q	Преобразовать объект в контуры
Redraw	F5	Обновить рабочую область
Full-Screen Mode	F9	Освободить место на экране
Full-Screen Preview	F10	Посмотреть страницу без помех
Preferences	Ctrl+M	Открыть настройки

Горячие клавиши стоит осваивать по рабочим операциям, а не заучивать весь список. Для начала достаточно Save, Duplicate, Group, Ungroup, Import и Export. Команды преобразования в кривые и геометрические операции выполняют реже и только после сохранения версии.

Сравнение с аналогами

Zoner Draw правильнее сравнивать сразу по двум направлениям. С векторными редакторами он соперничает в создании кривых, фигур, схем и печатных макетов. С ФотоМАСТЕРом пересечение возникает только там, где в макет добавляют фотографии: ФотоМАСТЕР ориентирован на растровую коррекцию и ретушь, а Zoner Draw — на сборку объектов и страниц.

Задача	Zoner Draw	ФотоМАСТЕР	Inkscape	CorelDRAW
Векторные кривые и узлы	Есть основные инструменты кривых и операций	Не является основной задачей	Развитое редактирование контуров SVG	Профессиональный набор векторных инструментов
Многостраничный макет	Страницы, слои, текст, таблицы	Ориентирован на отдельные фотографии	Основной сценарий чаще строится вокруг SVG-холста	Сильные средства вёрстки и подготовки публикаций
Ретушь портрета	Только вспомогательная растровая обработка	Автоматическая и ручная ретушь	Не профильная задача	В составе набора есть отдельные средства работы с фото
Удаление лишнего объекта с фото	Нет специализированного современного восстановления фона	Есть инструменты удаления объектов	Ограничено масками и ручными приёмами	Обычно выполняется в растровом приложении комплекта
Замена фона фотографии	Можно собрать композицию, но вырезание требует подготовки	Есть специализированная замена фона	Возможна через контуры и маски	Доступны более развитые профессиональные процессы
Повторение объектов	Линейные копии и копии по кривой	Не ключевая функция	Клоны, дубликаты и размещение по контуру	Широкие средства дублирования и трансформаций
Обмен современными форматами	Ограничен форматами своей эпохи, CDR до 8	Работает прежде всего с растровыми фото	SVG, PDF и распространённые форматы	Широкая актуальная совместимость
Освоение	Компактный классический интерфейс	Понятен фотографу без опыта векторной графики	Потребуется освоить логику SVG и контуров	Больше возможностей и более длинное обучение

Zoner Draw и ФотоМАСТЕР

ФотоМАСТЕР выбирают, когда исходный материал — фотография, а задача состоит в улучшении снимка: исправить тон и цвет, обработать портрет, убрать нежелательный объект, заменить фон, наложить подпись или подготовить изображение к публикации. Инструменты организованы вокруг пикселей и визуальной коррекции, поэтому они быстрее решают то, что в Zoner Draw потребовало бы внешней подготовки изображения.

Zoner Draw лучше подходит для визитки, схемы, карты, листовки с несколькими блоками, страницы каталога или набора этикеток. Текст и фигуры остаются объектами, работают страницы, слои, группировка, составные контуры и точное копирование. Фотографию можно встроить в такой макет, но глубокую ретушь разумнее сделать до импорта.

Программы не являются полноценными взаимозаменяемыми альтернативами. Практичный совместный процесс выглядит так: снимок обрабатывают в ФотоМАСТЕРе, сохраняют качественную копию, затем помещают её в Zoner Draw и собирают печатную композицию. Выбор одного приложения зависит от того, где находится основная работа — внутри фотографии или вокруг неё.

Zoner Draw и Inkscape

Inkscape — современный свободный векторный редактор с основным форматом SVG. Он сильнее в совместимости с веб-графикой, редактировании SVG, развитых операциях с контурами и работе на нескольких операционных системах. Для нового проекта, который будет передаваться другим дизайнерам и использоваться в браузере, SVG обычно удобнее закрытого ZMF.

Zoner Draw может оказаться проще человеку, привыкшему к классическим Windows-программам и готовым шаблонам печатных материалов. Его линейное и криволинейное множественное копирование, многостраничная логика, таблицы и штрихкоды хорошо соответствуют прикладным макетам. Но при долгосрочном обмене файлами преимущество чаще у Inkscape и открытого формата.

Переход с Zoner Draw в Inkscape лучше выполнять через PDF или EPS на копии, отдельно проверяя текст и эффекты. Начинать крупный новый архив документов в ZMF имеет смысл только тогда, когда рабочее место и процесс уже привязаны к Zoner Draw.

Zoner Draw и CorelDRAW

CorelDRAW рассчитан на профессиональную векторную иллюстрацию, макеты страниц, типографику и производственный вывод. В актуальной версии он поддерживает современные форматы, цветовые процессы и инструменты, которых у Zoner Draw нет. Для типографии с регулярным обменом CDR, сложных упаковок и больших каталогов CorelDRAW существенно надёжнее как основная система.

Преимущество Zoner Draw — меньший масштаб и более компактный набор команд. Для простой схемы, старого ZMF-архива или небольшой визитки не всегда нужна большая профессиональная среда. При этом ограничение импорта CDR версией 8 становится серьёзным, если партнёры работают в современном CorelDRAW.

Цена и лицензирование конкретных редакций меняются, поэтому выбирать только по стоимости неправильно. Важнее стоимость обмена: сколько времени уйдёт на преобразование файлов, исправление шрифтов и проверку печати. Если контрагенты требуют современный CDR, попытка удержать весь процесс в Zoner Draw может оказаться дороже перехода.

Zoner Draw и LibreOffice Draw

LibreOffice Draw удобен для диаграмм, простых многостраничных документов и PDF, а также доступен на современных системах. Его возможности достаточны для схем и офисной графики, но поведение кривых, стилей и верстки отличается. Импорт ZMF через библиотеку libzmf полезен как путь доступа к старым файлам, а не как обещание идеального переноса.

Если задача — открыть архивный ZMF и сохранить содержимое, LibreOffice Draw стоит проверить на копии. Если требуется продолжать тонкую работу с исходными эффектами и группами, Zoner Draw остаётся эталонной средой для собственного формата. Сравнение всегда проводят с контрольным PDF.

Кому программа подходит

Zoner Draw рационален для пользователя, которому нужно поддерживать существующие ZMF, создавать несложные векторные иллюстрации, собирать печатные листы и работать в знакомой классической среде Windows. Он особенно полезен в локальном процессе, где набор форматов и печатное оборудование давно определены и не требуют постоянного обмена с новейшими редакторами.

Программа подходит для учебного знакомства с объектной графикой. На ней легко увидеть разницу между группой и составным контуром, фигурой и кривой, заливкой и обводкой, экранным масштабом и физическим размером. Эти принципы переносятся в другие векторные редакторы.

Для новой профессиональной инфраструктуры с совместной работой, облачными файлами, современными форматами, переменными шрифтами и сложной полиграфией лучше выбрать актуальный редактор. Для глубокой коррекции фотографий нужен специализированный фоторедактор. Zoner Draw следует использовать там, где его объектные инструменты и совместимость с ZMF действительно дают пользу.

Вопросы о работе с Zoner Draw

Можно ли использовать программу только для фотографий?

Можно поместить фотографию, добавить рамку, подпись, фигуры и подготовить страницу к печати. Но восстановление деталей, сложная ретушь кожи, современное шумоподавление и работа с RAW не являются её основной сильной стороной. Такие операции выполняют во внешнем фоторедакторе, а Zoner Draw используют для компоновки.

Какой формат сохранять после редактирования?

Рабочий проект сохраняют в ZMF. Для передачи создают PDF, PostScript, EPS, EMF или растровую копию в зависимости от задачи. Не удаляйте ZMF после экспорта: именно он хранит редактируемую структуру страниц и объектов.

Почему PDF нельзя считать единственной резервной копией?

PDF хорошо фиксирует внешний вид, но после импорта обратно текст, группы, слои и эффекты могут измениться. Он нужен как контрольный и передаточный файл. Для продолжения работы требуется ZMF и, при необходимости, исходные изображения и шрифты.

Можно ли открыть современный CDR?

Заявлена поддержка CDR до версии 8. Новый файл нужно пересохранить или экспортировать из CorelDRAW в совместимый формат. После импорта обязательно проверить геометрию, текст, заливки и масштаб.

Подходит ли Zoner Draw для SVG?

Основной формат программы — ZMF, а её набор обменных форматов сформирован в другую эпоху. Для постоянной работы с SVG разумнее Inkscape или современный редактор с нативной поддержкой. Готовую графику из Zoner Draw можно переносить через промежуточный формат с проверкой.

Как не потерять текст при переносе на другой компьютер?

Передайте разрешённые лицензией шрифты или подготовьте печатную копию с критическими надписями, преобразованными в кривые. Рабочий файл сохраните с редактируемым текстом. Запишите названия гарнитур и сравните переносы после открытия.

Почему после группировки нельзя изменить один элемент?

Группа выбирается как единое целое. Выполните Ungroup на копии, измените объект и снова сгруппируйте. Не путайте Group с Combine: составной контур меняет саму геометрию и общий стиль.

Что делать, если картинка закрыла текст?

Измените порядок через Objects → Order: переместите текст вперёд или изображение назад. Если элементы лежат на разных слоях, проверьте порядок слоёв. Перетаскивать объект в сторону не требуется.

Как быстро сделать ряд одинаковых карточек?

Соберите одну карточку, сгруппируйте её и примените Objects → Multiple Copy → Linear. Рассчитайте шаг как размер карточки плюс промежуток. После создания ряда проверьте последний элемент относительно направляющих.

Можно ли разместить копии по окружности?

Создайте окружность или другую кривую как траекторию и используйте Multiple Copy → On Curve. Проверьте ориентацию копий и расстояние. Сохраните исходный элемент и траекторию отдельно для последующей перестройки.

Как сделать отверстие в фигуре?

Поместите меньшую замкнутую форму поверх большей и примените Combine либо подходящую операцию Trim — выбор зависит от требуемой структуры. Работайте на копии и проверьте правило заливки. Группа отверстия не создаёт.

Нужно ли преобразовывать весь текст в кривые?

Нет. Это оправдано для финальных заголовков и логотипов при передаче без шрифтов. Длинный текст лучше оставить текстом, если принимающая система корректно встраивает или получает гарнитуру. Всегда храните редактируемую версию.

Как проверить реальный размер печати?

Создайте контрольный прямоугольник известной длины, печатайте при 100 процентах без «подгонки» и измерьте линейкой. Если размер отличается, исправьте настройки принтера, а не геометрию всего документа.

Можно ли подготовить файл для широкоформатной печати?

Макет можно создать и экспортировать в PDF или PostScript, а также использовать плакатную печать на нескольких листах. Но требования производства — цветовой профиль, вылеты, стандарт PDF и разрешение изображений — нужно согласовать с конкретной типографией.

Что делать с очень тяжёлым каталогом?

Оптимизируйте фотографии до разумного разрешения, скройте неактивные слои, упростите лишние узлы и разделите каталог на несколько ZMF. Экспортированные PDF при необходимости объединяют отдельно. Храните версии каждого раздела.

Как понять, что импорт прошёл правильно?

Сравните с контрольным изображением, измерьте габарит, проверьте шрифты, цвета, число объектов и замкнутость контуров. Затем откройте экспорт из Zoner Draw в целевой программе. Один визуальный взгляд на маленьком масштабе недостаточен.

Итоговый рабочий подход

Надёжная работа в Zoner Draw строится вокруг простой последовательности: задать страницу и единицы, организовать слои, поставить направляющие, создать один точный образец, размножить его и только затем добавлять эффекты. Проект регулярно сохраняют в ZMF, а перед необратимыми преобразованиями создают новую версию.

Сильные стороны программы раскрываются в объектной композиции: кривые, фигуры, текст, таблицы, штрихкоды, группы, операции над контурами, многостраничные документы и точное копирование. Ограничения проявляются при современной фотокоррекции, обмене новыми форматами и сложной полиграфии. Если учитывать эти границы, Zoner Draw остаётся практичным инструментом для собственных ZMF-архивов, простых векторных макетов и печатной графики.

Читайте также: ФотоМАСТЕР и Excire Foto.
